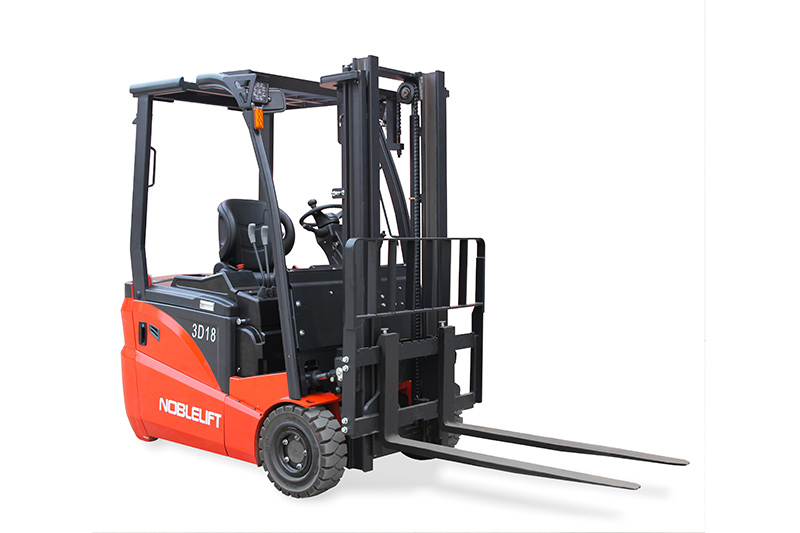

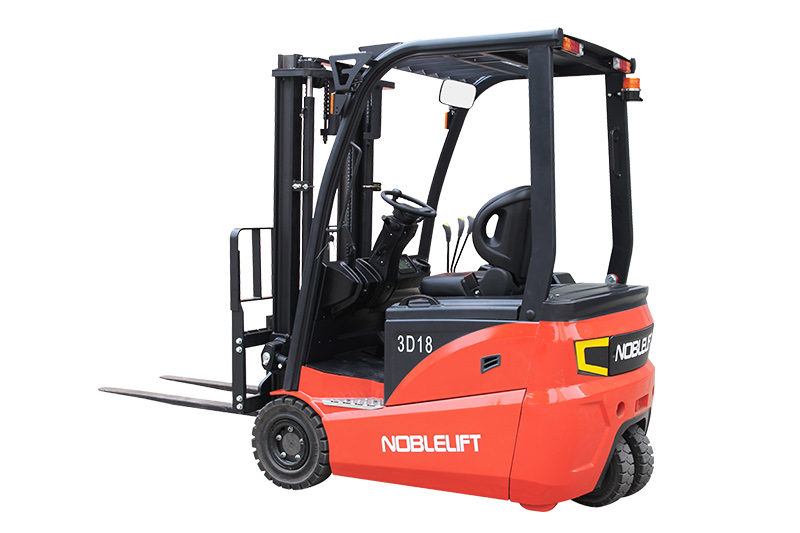

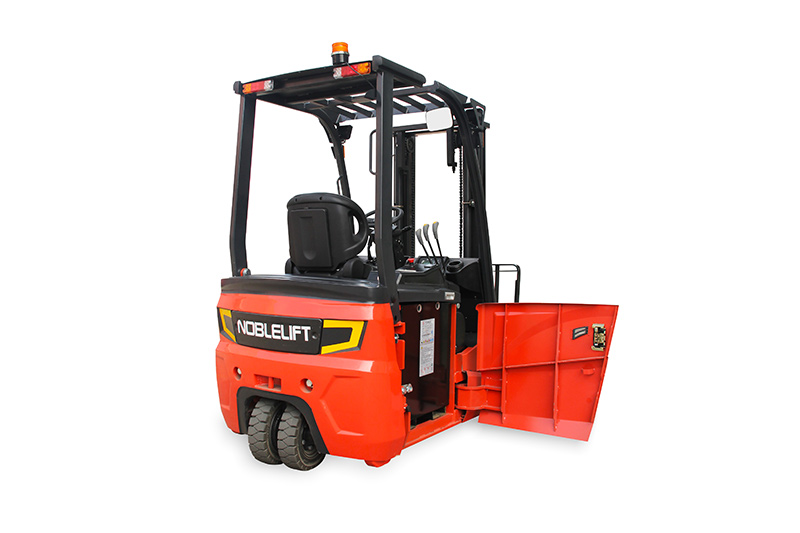

| FE3D16-20 N系列蓄電池平衡重式叉車 | ||||||
| 特 性 | 1.1 | 制造廠商（簡稱） | 諾力 | 諾力 | 諾力 | |
| 1.2 | 型號 | FE3D16N | FE3D18N | FE3D20N | ||
| 1.3 | 驅動方式：電動（蓄電池或電源)，柴油，汽油，燃?xì)猓謩?/td> | 電動 | 電動 | 電動 | ||
| 1.4 | 操作方式：手動，步行，站駕，座駕，揀選 | 座駕式 | 座駕式 | 座駕式 | ||
| 1.5 | 額定荷載能力 | Q(公斤) | 1600 | 1800 | 2000 | |
| 1.6 | 荷載中心距 | C(毫米) | 500 | 500 | 500 | |
| 1.8 | 前懸距 | x(毫米) | 372 | 377 | 377 | |
| 1.9 | 軸距 | y(毫米) | 1360 | 1360 | 1490 | |
| 重 量 | 2.1 | 含蓄電池（參見６.5)時自重 | 公斤 | 3060 | 3160 | 3420 |
| 2.2 | 滿載時橋負載,前/后 | 公斤 | 4160/500 | 4450/510 | 4880/540 | |
| 2.3 | 空載時橋負載,前/后 | 公斤 | 1470/1590 | 1530/1630 | 1670/1750 | |
| 輪子 車體 | 3.1 | 輪胎:實心橡膠,超彈性體,氣胎,聚氨酯胎 | 實心胎 | 實心胎 | 實心胎 | |
| 3.2 | 前輪規格 | 18×7-8 | 18×7-8 | 200/50-10 | ||
| 3.3 | 后輪規格 | 15X4?-8 | 15X4?-8 | 15X4?-8 | ||
| 3.5 | 車輪數量,前輪/后輪(×=驅動輪) | 2×/2 | 2×/2 | 2×/2 | ||
| 3.6 | 前輪輪距 | b10(毫米) | 960 | 960 | 984 | |
| 3.7 | 后輪輪距 | b11(毫米) | 180 | 180 | 180 | |
| 基本尺寸 | 4.1 | 門架/貨叉架傾仰角,前傾/后傾 | α/β(°) | 5/7 | 5/7 | 5/7 |
| 4.2 | 門架縮回高度 | h1(毫米) | 2008 | 2008 | 2008 | |
| 4.3 | 自由提升高度 | h2(毫米) | 125 | 125 | 125 | |
| 4.4 | 提升高度 | h3(毫米) | 3000 | 3000 | 3000 | |
| 4.5 | 門架展開高度 | h4(毫米) | 3981 | 3981 | 3981 | |
| 4.7 | 護頂架高度 | h6(毫米) | 2075 | 2075 | 2075 | |
| 4.8 | 座位高度 | h7(毫米) | 1030 | 1030 | 1030 | |
| 4.12 | 牽引銷高度 | h10(毫米) | 465 | 465 | 465 | |
| 4.19 | 總長 | l1(毫米) | 2845 | 3000 | 3130 | |
| 4.20 | 車體長度(不含貨叉) | l2(毫米) | 1925 | 1930 | 2060 | |
| 4.21 | 總寬 | b1(毫米) | 1135 | 1135 | 1135 | |
| 4.22 | 貨叉尺寸 | s/e/l(毫米) | 35/100/920 | 40/120/1070 | 40/120/1070 | |
| 4.24 | 貨叉架寬度 | b3(毫米) | 1040 | 1040 | 1040 | |
| 4.31 | 門架下方離地間隙 | m1(毫米) | 123 | 123 | 123 | |
| 4.32 | 軸距中心離地間隙 | m2(毫米) | 105 | 105 | 105 | |
| 4.33 | 工作通道寬度,1000X1200托盤(1200跨貨叉放置) | Ast(毫米) | 3122 | 3127 | 3257 | |
| 4.34 | 工作通道寬度,800X1200托盤(1200沿貨叉放置) | Ast(毫米) | 3322 | 3327 | 3457 | |
| 4.35 | 轉彎半徑 | Wa(毫米) | 1550 | 1550 | 1680 | |
| 性能參數 | 5.1 | 行駛速度,滿/空載 | 公里/小時 | 14/15 | 14/15 | 13/15 |
| 5.2 | 提升速度,滿/空載 | 米/秒 | 0.32/0.42 | 0.30/0.42 | 0.30/0.42 | |
| 5.3 | 下降速度,滿/空載 | 米/秒 | ＜600 | ＜600 | ＜600 | |
| 5.5 | 牽引力,滿/空載S2 5 分鐘 | 牛頓 | 13000 | 14000 | 16000 | |
| 5.7 | 爬坡性能,滿/空載S2 30 分鐘 | % | 15/20 | 15/20 | 13/18 | |
| 5.10 | 行車制動 | 液壓 | 液壓 | 液壓 | ||
| 電機 | 6.1 | 驅動電機功率 S2 5 min | 千瓦 | 4.5*2 | 4.5*2 | 4.5*2 |
| 6.2 | 提升電機功率 S3 15% | 千瓦 | 8.6 | 8.6 | 8.6 | |
| 6.3 | 蓄電池標準 | BS | BS | BS | ||

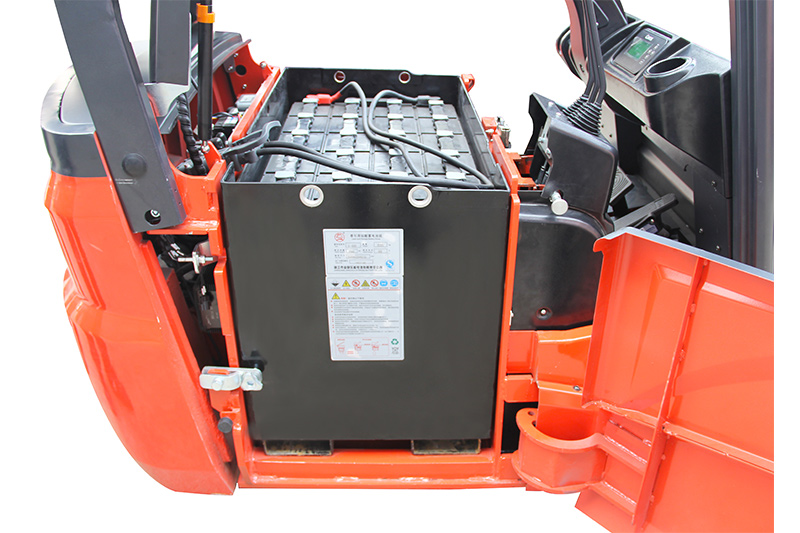

| 6.4 | 蓄電池電壓/額定容量K5 | 伏/安培小時 | 48/455(標配) 48/490(選配) 48/560(選配) | 48/455(標配) 48/490(選配) 48/560(選配) | 48/560(標配) 48/630(選配) | |
| 6.5 | 蓄電池重量 | 公斤 | 800 | 800 | 950 | |
| 電瓶尺寸,長/寬/高 | 毫米 | 980×538×670 | 980×538×670 | 980×668×670 | ||
| 其它 | 8.1 | 驅動控制類型 | 脈沖/交流 | 脈沖/交流 | 脈沖/交流 | |
| 8.2 | 屬具工作壓力 | 兆帕 | 17.5 | 17.5 | 17.5 | |
| 8.3 | 屬具油量 | 升/分鐘 | 36 | 36 | 36 | |
| 8.4 | 駕駛員耳邊噪音水平,根據 EN 12 053 | 分貝 | 73 | 73 | 73 | |
